Je contrôle des miroirs pour des particuliers ou des clubs, à ce jour jusqu'à 420mm pour les miroirs primaires, via une combinaison de tests fournissant une carte complète du front d'onde ainsi qu'une évaluation qualitative.
Contrôle d’un miroir primaire
Mesure du front d’onde d’un primaire sur plusieurs axes à l'interféromètre, évaluation de la douceur des pentes au Ronchi, évaluation de la rugosité millimétrique et centimétrique au Foucault, rendue sous la forme d'un bulletin de contrôle documenté.
À partir de 110 €
Un miroir qui « ne donne pas ce qu’il devrait » peut présenter des dizaines de défauts différents : zones, astigmatisme, rugosité, bord rabattu, contraintes de support. Les distinguer demande plusieurs tests sur banc, conduits sur plusieurs axes du miroir.
Un Strehl ou Lambda annoncés sans interférogrammes ni méthode, un "miroir doux" sans images de Foucault, ne se vérifient pas. Ce que je vous remets vous permet de faire vérifier mon analyse par tout opticien compétent : les images brutes sont dans le document, et mes conclusions m'engagent.
Ce qui est fait
Examen visuel de la pièce : état général, bords, dos, écailles, traces de fabrication.
Ronchi : cassures dans la pente signifiant des zones, et asymétrie en rotation, clocking, rabats forts.
Foucault : rugosité et traces de polissage, zones nettes au rayon de courbure, qualité du bord, astigmatisme.
Interféromètre de Bath : cartographie du front d’onde complet, avec Strehl, PV, RMS et conique mesurée.
Trois axes au minimum : 0°, 90°, et un axe non orthogonal aux deux premiers. Cela sépare ce qui est sur le verre de ce qui vient du montage ou de l’opérateur.
Ce que vous recevez
Un bulletin PDF : photographies de la pièce, interférogrammes, cartes de front d’onde, PSF et FTM synthétiques, axe par axe.
Mes conclusions écrites, et, si le miroir est perfectible, les pistes de reprise par ordre d’importance.
Une entrée dans mon registre de tests, atteignable par le code QR imprimé en pied de chaque page. Cela empêche la falsification du bulletin, qui doit présenter un code QR en pied de chaque page renvoyant vers chantepierre-optique.fr. Sans cela, le bulletin n'est pas authentique et a été falsifié ou maquillé.
Contrôle d’un secondaire plan aluminé
Disculper, ou incriminer, un secondaire plan en cas d’astigmatisme constaté sur un instrument entier.
À partir de 80 €
Quand un télescope montre de l’astigmatisme, le primaire est toujours le premier à être accusé. Cela peut être injuste : un plan médiocre car présentant une convexité ou concavité (qui, sous 45°, se traduit en astigmatisme à la réflexion), ou simplement trop serré dans son support, peut produire la même signature à l’oculaire ou en photo.
Le plan est contrôlé aluminé, sur son support utilisé dans l’instrument.
Il n’y a ainsi rien à démonter ou à réaluminer.
Ce qui est fait
Test de la sphère ouverte : le plan est mesuré contre une sphère de référence, ce qui l’isole du reste de l’instrument et rend son propre défaut lisible.
Comparaison avec les problèmes relevés sur l’instrument entier, si vous me les fournissez (interférogrammes, images intra/extra-focales, ou une description précise des problèmes constatés).
Ce que vous recevez
Un bulletin PDF au même format que celui d’un primaire, avec un comparatif entre votre plan aluminé et un plan de référence connu.
Le secondaire est innocenté ou incriminé.

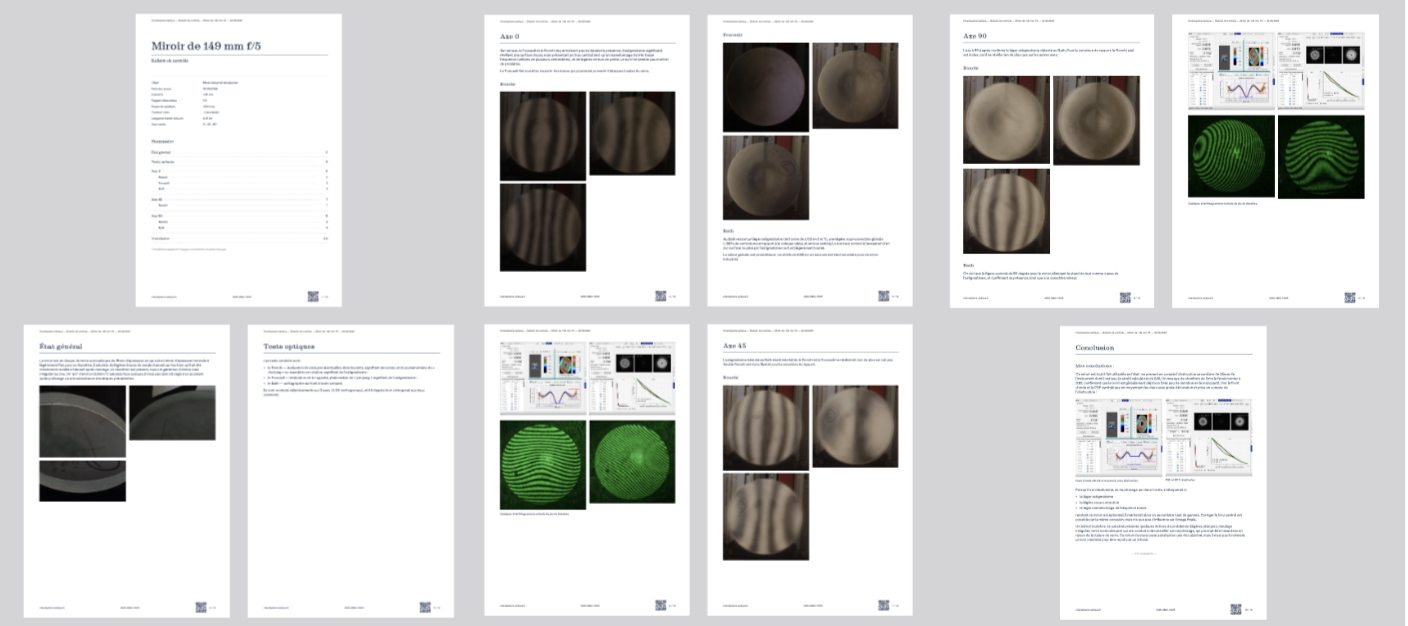

Un exemple de livrable
Voici un bulletin complet, celui d’un miroir industriel de 149 mm f/5 contrôlé comme échantillon. Comme ce miroir présente peu de problèmes, le bulletin est concis. Un miroir réellement problématique donne lieu à un bulletin 2 à 3 fois plus long pour toujours permettre la ré-analyse par un opticien tiers.
Les bulletins de mes clients ne sont pas publiés, seul le détenteur du document peut accéder à son entrée au registre.
Le tarif dépend du diamètre et de l’état de la pièce. Le devis est fixe une fois accepté.
Tarifs en euros. Prix exprimés TTC, TVA française de 20%.
Conditions et déroulement
Écrivez-moi d’abord, avec le diamètre, le rapport d’ouverture, l’origine de la pièce optique et ce que vous observez. Je vous réponds rapidement avec un tarif et des instructions d'expédition.
Le miroir voyage à vos frais et sous votre responsabilité, de préférence dans son emballage d’origine.
Comptez un délai minimal de 15 jours : les tests sont menés en plusieurs séances sur plusieurs jours pour éliminer des conditions environnementales (chaleur, vibrations) ou d'opération (procédure d'autocontrôle de ma part).
Demander un contrôle
Un mail avec le type de pièce, son diamètre, son rapport d’ouverture, son épaisseur approximative, et le problème que vous ressentez à l’oculaire, puis je m'occupe du reste.
